手搖開窗器性能特點: 適用于操作高窗、頂懸窗的獨立開啟; 180mm~360mm的正常開啟 下懸窗的開啟距 最 大 可在600mm; 最 大 推/拉力:250N; 靜止?fàn)顟B(tài)鎖緊力約100KG; 裝在墻上或窗框上均可; 手搖器獨特的省力設計令操作輕松自如; 安裝靈活便捷 傳動導軌使用實心不銹金屬及隨意彎曲不銹金屬管,讓手搖器的安裝位置有更多的選擇.手動開窗器。
手搖開窗機
手搖開窗機適用于開啟扇的位置距離地面較高的上懸、中懸、下懸的窗扇啟閉。
基本參數

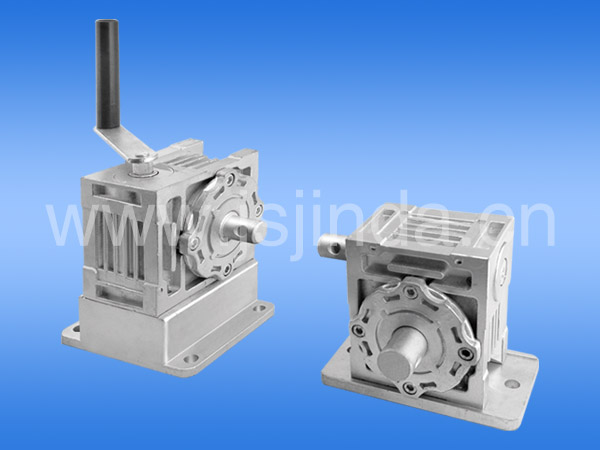

手搖開窗機按材質可分為鑄鐵開窗機和鋁合金開窗機。
主要由上部開窗機、中部開窗機、下部開窗機和窗扇開關器等組成。
開關器可分為齒條開關器和曲臂撐桿開關器。
按照開窗機的安裝位置可分為單面出軸形式和雙面出軸形式。
工作原理

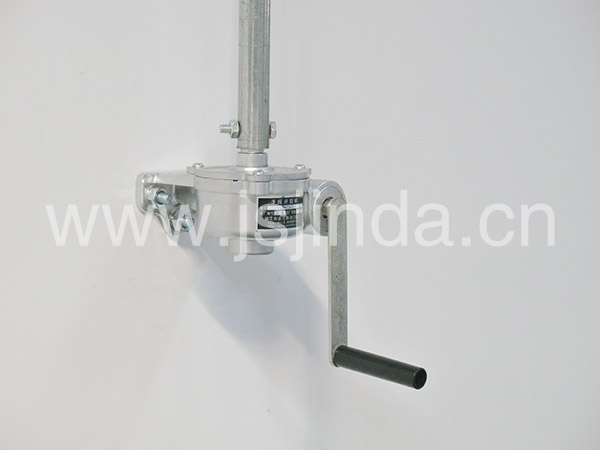

★ 本產品下部手搖機為主動機構、中部和上部手搖機為傳動減速機構。

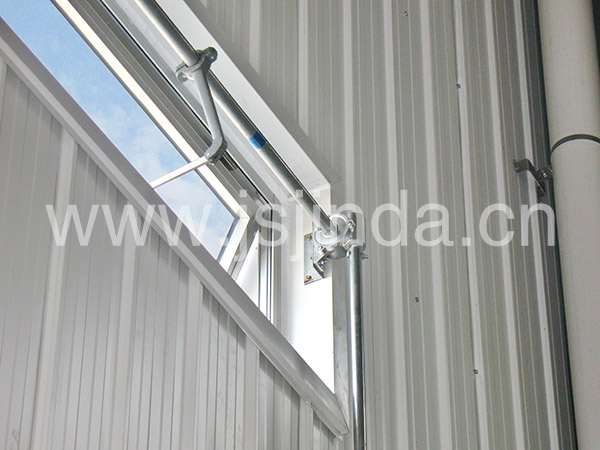

★ 相互間分別用聯動鋼管聯接,在啟閉多排側窗扇時,上部手搖開窗機主要用于啟閉高排窗扇,而中間各排窗扇的啟閉則靠中部手搖開窗機來完成,在中部手搖開窗機或上部手搖開窗機的輸出軸上裝有轉動鋼管和開關器,開關器與窗扇相聯接。
★ 當操作下部手搖開窗機時,則動力傳至上部、中部開窗機,使窗扇啟閉。

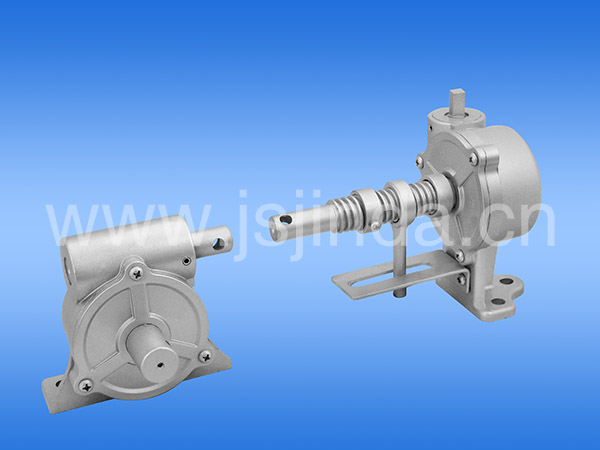

★ 在手搖開窗機的輸出螺桿上,可選配指示器,以示操作窗扇的啟閉角度。
★當窗扇開啟或關閉后,可將下部開窗機手搖柄取下,以免他人隨便搖動,損壞機件。
